WiiM Ultra aansluiten op Beolab – Streaming met HDMI-ARC voor TV


De WiiM Ultra is een uitstekende streaming oplossing voor Bang & Olufsen BeoLab luidsprekers.

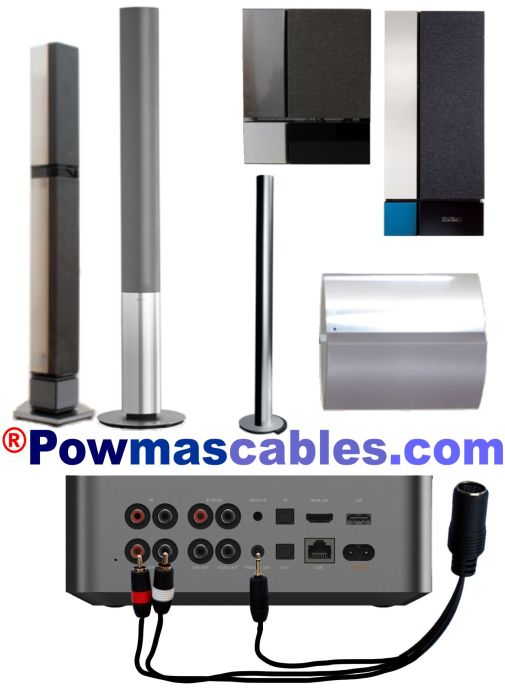

Deze moderne streamer combineert hoge geluidskwaliteit met uitgebreide aansluitmogelijkheden en is daardoor een perfecte partner voor uw B&O audiosysteem. Met de adapterkabel AV-TRSDIN8 kunnen de meeste BeoLab luidsprekers eenvoudig worden aangesloten.

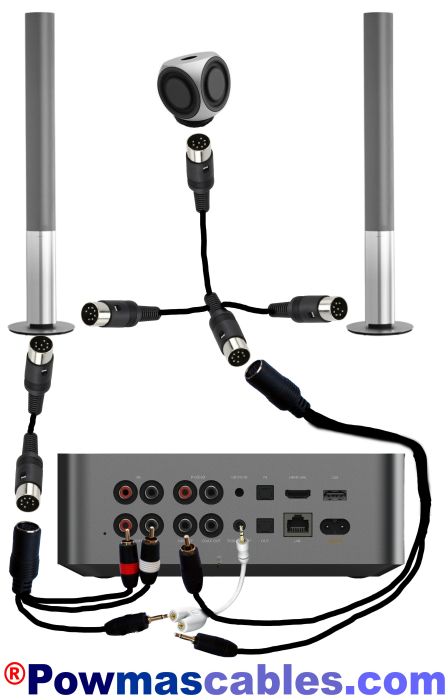

In combinatie met een Powerlink Y-kabel kunnen bestaande B&O Powerlink kabels direct worden gebruikt.
Let op: BeoLab 5, BeoLab 50 en BeoLab 90 werken niet met deze adapterkabel.
Deze luidsprekers kunnen echter wel worden aangesloten via de RCA (tulp) uitgang van de WiiM Ultra.

Aansluitingen WiiM Ultra
HDMI-ARC voor TV aansluiting
Optische en coaxiale digitale uitgangen
Analoge RCA (tulp) uitgang met ESS Sabre DAC
Subwoofer uitgang
Trigger uitgang

Via de WiiM Home app heeft u toegang tot streamingdiensten zoals Spotify, Tidal en Qobuz, inclusief room correction, 10-bands EQ en multiroom functies.
Let op: Apple AirPlay wordt niet ondersteund, maar Google Chromecast Cast kan wel worden gebruikt voor draadloos streamen.

De WiiM Ultra is een krachtige en betaalbare streamer die uitstekend samenwerkt met veel Bang & Olufsen BeoLab luidsprekers een voordeligere oplossing voor de beosound connect core.
Met de juiste adapterkabels integreert deze streamer eenvoudig in uw bestaande B&O installatie.
Met een vanaf prijs van €395 een fantastische aanvulling op uw audio-investering!

WiiM Ultra aansluiten op Beolab 8000

Voor deskundig advies of aanvullende informatie over installatie en aansluiting kunt u ons altijd e-mailen.

WiiM Ultra

WIIM
    Levertijd:- Voorraad
Bestel
  • Beschrijving
  • Specificaties
De WiiM Ultra is een Wi-Fi-audiostreamer en netwerkspeler met hoge resolutie die spraakgestuurde muziek in meerdere kamers naar elk thuissysteem brengt. Met ondersteuning voor breedformaat, analoge/digitale I/O en naadloze integratie met grote streamingdiensten verbetert het uw luisterervaring.
De WiiM Ultra is een hoogwaardige audiostreamer voor meerdere kamers die verliesvrije streaming, compatibiliteit met stemassistenten en naadloze connectiviteit met elk hifisysteem mogelijk maakt.

De WiiM Ultra stand-Alone.

Kan met tulp kabel worden aangesloten aan de
Beolab1/5/17/18/20/50/3000/4000/4500/5000/6000/8000/
beolabpenta MKI/MKII/MKIII.

Met speciale Din naar Tulp aan de Beolab:
3/9/6002/8002/4002.

Beolab Aansluiten met Tulp:
Sluit de rode en witte connectors aan op de Line Out van de WiiM Ultra
Verbind het andere uiteinde met de tulp-ingangen van uw Beolab luidsprekers, zet het schuifje op LINE.
Schakel alles in en geniet direct van fantastisch geluid!

De WiiM Ultra detecteert automatisch uw Beolab luidsprekers en optimaliseert het signaal voor de beste prestaties.
Leverbaar in space grey of zilver

Handleiding Dutch (naar Nederlands vertaald)

Vragen over het aansluiten?
mail ons gewoon.
geef door welke luidsprekers moet worden aangesloten en wij geven duidelijk een passend antwoord.



WiiM Ultra In Space Grey of Silver

Stereo Audio Adapter Kabel, Trigger naar DIN8 Female

3700195825026
    Levertijd:- Voorraad
Bestel
  • Beschrijving
  • Specificaties

Stereo trigger naar DIN8 female kabel – 12V veilig voor Bang & Olufsen Beolab

Deze stereo trigger naar DIN8 female kabel is speciaal ontworpen voor het veilig aansturen van Bang & Olufsen Beolab luidsprekers via receivers en streamers met een 12V DC trigger-uitgang.
De kabel is voorzien van een geïntegreerde weerstand die het 12V triggersignaal omzet naar 4,5V, exact wat Beolab luidsprekers nodig hebben. Hierdoor wordt schade aan de Beolab elektronica voorkomen en schakelen de luidsprekers veilig automatisch aan en uit.
De 3,5 mm mini-jack wordt aangesloten op de 12V DC-Out (trigger) van een receiver of streamer. De DIN8 female aansluiting is geschikt voor één Powerlink kabel. Met een Powerlink Y-kabel kunnen eenvoudig twee Beolab luidsprekers worden aangesloten (links en rechts).
Deze oplossing zorgt ervoor dat de Beolab luidsprekers automatisch activeren zodra de receiver of streamer wordt ingeschakeld, en weer uitschakelen bij het uitzetten.

12V trigger - 4,5V beveiligd signaal
Voorkomt schade aan Bang & Olufsen Beolab
Automatisch aan/uit schakelen van luidsprekers
DIN8 female aansluiting voor Powerlink
Uitbreidbaar naar 2 Beolab luidsprekers via Y-kabel
Geschikt voor receivers en streamers met 12V trigger output


12V to 4,5V Step Down BANG & OLUFSEN Powerlink protection
Ook voor Bluesound node 2, Yamaha wxc 50
Brom of ruis over de trigger aansluiting?


Probeer deze kabel tussen de trigger te zetten, ontkoppeld de aarde.


Deze kabel werkt niet met de beolab5, 50 en 90.

Type: AV-TRSDIN8
Application: Stereo adaptor for connecting surround / stereo equipment with pre-out and 12V trigger for B&O Beolab speakers with Powerlink.
Plugs:

2 X Goldplated Phono male plug (Audio)
1 X Goldplated Minijack male plug (for 12V trigger)
1 X Din8 Female Powerlink plug (Plug&Play)
Purpose: to connect receivers with 12V output to the B&O Powerlink cable system
Remark: Not for connection to the Beolab 2000/3000/3500/5000/ 5, 50 and 90.

Center/Subwoofer Kabel naar DIN8 Female

AV-advance
3700195825002
    Levertijd:- voorraad
Bestel
  • Beschrijving
  • Specificaties

Mono kanaal aansturing (Center of Subwoofer) voor aansluiting van 1 Beolab Center luidspreker of Beolab 2 Subwoofer.

1 X Pre-out mid (Tulp)
1 X DC-12V minijack plug (trigger)
1 X DIN8 Female (powerlink in)


• 12V to 4,5V Step Down (BANG & OLUFSEN  Powerlink protection
Brom of ruis over de trigger aansluiting?

Probeer deze kabel tussen de trigger te zetten,
ontkoppeld de aarde.

Deze kabel werkt niet aan de lab5, 50 en 90.

Type: AV-TRMDIN8
Application: Adaptor for mid or the subwoofer channel for connecting surround /stereo equipment with pre-out and 12V trigger for B&O Beolab speakers with Powerlink.
Plugs:

1 X Goldplated Phono male plug (Audio)
1 X Goldplated Minijack male plug (for 12V trigger)
1 X Din8 Female Powerlink plug (Plug&Play)
Purpose: to connect receivers with 12V output to the B&O Powerlink cable system
Remark: Not for connection to the Beolab 2000/3000/3500/5000/ 5, 50 and 90.

Minijack Y kabel voor Trigger

AV-advance
4001985210305
    Levertijd:- Voorraad
Bestel
  • Beschrijving

Deze Y kabel word gebruikt om 2 trigger kabels aan te sluiten op 1 trigger uitgang.

Bestemd voor onze trigger kabels.

Powerlink Y-Kabel Zwart

Bosscom
5704346004887
    Levertijd:- Voorraad
Bestel
powerlink Y kabel
  • Beschrijving
  • Specificaties

Y-kabel powerlink word gebruikt om een Beolab luidspreker met 1 ingang, toch te kunnen door verbinden naar een 2 de luidspreker. (bv beolab3/beolab8000)

Creëer dus 2 extra uitgangen, u kunt op een beosound9000 met 2 PL Y kabels 4 aansluitingen creeren.

Met blokje 1 naar 5 kunt u zelfs 10 luidsprekers aansluiten!

Lengte ca 30 cm en 3,5 mm dik niet afgeschermd.

Kabel is zeer flexibel.

(Foto = kabel)

Zoekt u een afgeschermde powerlink Y kabel, scrol dan verder omlaag.

DIN8 Connectie

Color: Black
Application: Splitting one Powerlink output into two connections for Bang & Olufsen Beolab loudspeakers (e.g. connecting two speakers to one output)
Plugs.: 1 X DIN8 Male (input)
2 X DIN8 Female (output)
Cable Thickness: ± 4.0 mm
Shielding:

no
Number of conductors: 8-conductor (fully wired)
Structure: Balanced audio signal (left/right) + data lines
Sheath: Flexible PVC / PE (depending on brand)
Mark: Factory Cables: Bosscom.
Suitable for: to create 2 outputs on 1 connection, or daisy-chain if the speaker has 1 connection.
Adjust: Beomaster 6500/7000, Beosound 4/5/9000/2500/3000/3200/
Ouversture, Beocenter 2/2300, Beosystem 4500, Beovision from '80 up to 2012 (than RJ45) all beolab with din8.
